KNQ系列分布式直流電源系統
應用領域
KNQ系列分布式直流電源系統主要應用于環網柜及箱式變電站自動控制系統的供電。適用于電力、交通、電廠、通信、化工、冶金、醫療、廠礦、建筑及消防等領域及用戶終端，可作為高壓開關、繼電保護、自動裝置的操作電源和控制電源。
系統特點
1、占用空間小，節省占地面積，安裝接線方便，降低造價；
2、整流、監控、配電、電池一體化設計；
3、LCD中文顯示，電源工作狀態和工作參數一目了然；
4、軟件校準技術
電源模塊采用軟件校準技術，模塊內部沒有電位器，通過按鍵和LCD顯示可以校準輸出電壓、輸出限流、電壓測量、電流測量等，參數調整方便快捷；
5、CPU自動控制，使用方便，報警功能完善。
技術參數
|
項目名稱 |
技術參數 |
|
額定輸入電壓 |
220VAC±20% |
|
電網頻率 |
50Hz±10% |
|
功率因素 |
≥0.95%(滿負荷輸出) |
|
供電功率 |
＞150VA |
|
額定輸出電壓 |
220VDC、110VDC、48VDC、24VDC |
|
連續功率 |
≤200W |
|
穩壓精度 |
≤±0.5% |
|
穩流精度 |
≤±0.5% |
|
紋波系數 |
≤±0.1% |
|
短時功率 |
300W/20s（由電池提供） |
|
瞬時功率 |
600W/1s — 1000W/1s（由電池提供） |
|
電池后備 |
保證交流停電后工作8小時以上并提供20次以上的開關操作 |
|
保護功能 |
輸出過壓保護、短路保護等 |
|
可聞噪音 |
≤50dB |
|
模塊尺寸 |
235mm（H）*143mm（W）*129mm（D） |
|
開孔尺寸 |
187mm（H）*139mm（W） |
|
冷卻方式 |
智能溫控型風冷 |
|
工作方式 |
連續長期運行 |
|
絕緣強度 |
＞10MΩ、2kVAC一分鐘無閃絡，無擊穿 |
|
蓄電池容量 |
7Ah、10Ah、12Ah、20Ah、24Ah、38Ah |
外形尺寸

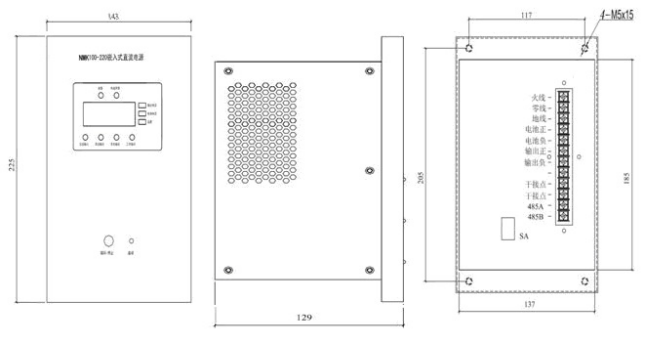

外形尺寸：

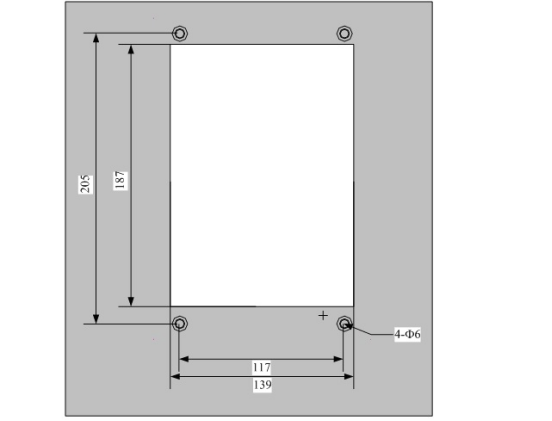

安裝尺寸：

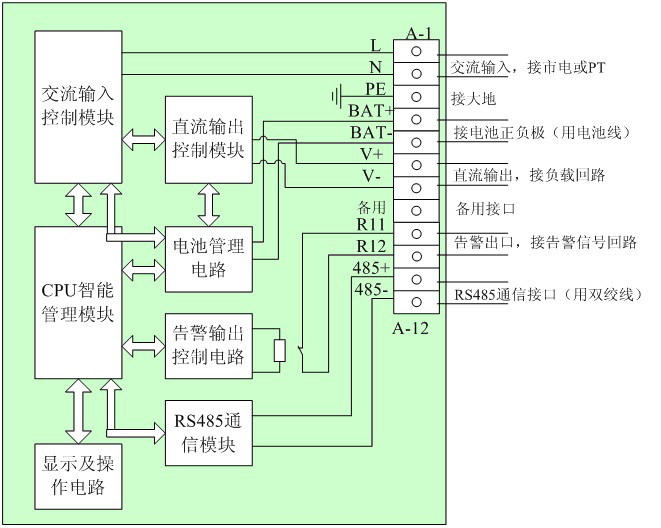

接口定義
使用環境
1、環境溫度：-10℃～+50℃；
2、相對濕度：≤95%（20±5℃）；
3、海拔高度：≤3000m；
4、灰 塵：≤5mg/m3；
5、地震烈度：不超過8度；
6、微控制器抗噪聲: 1000V 1μs脈沖1分鐘；
7、設備限在室內工作，且通風良好；
8、室內應無腐蝕金屬和破壞絕緣的有害氣體；
9、無強電磁場干擾與劇烈振動。
